Ürün Açıklaması:

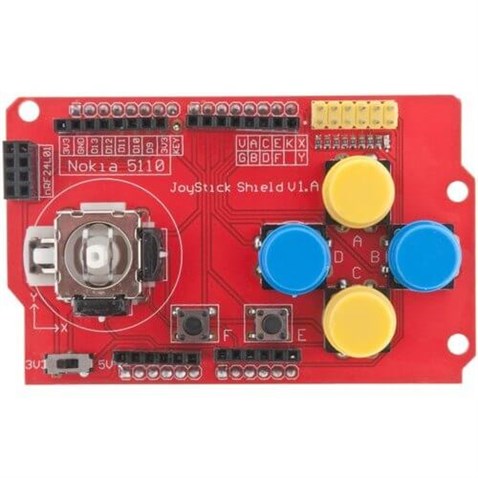

- Arduino Joystick Shield, Arduino kartları ile beraber kullanabileceğiniz, hem kumanda hem oyun uygulamalarında işinizi oldukça

 kolaylaştıracak bir karttır.

 - Kart üzerinde butonlu iki eksenli bir joystick, 4 adet  büyük ve 2 adat küçük kontrol butonu bulunmaktadır.

- Joystick shieldinizi kablosuz yapmak için nRF24L01 kablosuz haberleşme modülünü kullanabilirsiniz.

- nRF24L01 kablosuz haberleşme modülünü bu shielde bağlayabileceğiniz pinler bulunur.

- Kart üzerindeki anahtar sayesinde kartın lojik seviyesi 3.3V veya 5V olarak seçebilirsiniz.


Joystick ve butonların bağlandığı pinler aşağıdaki şekildedir.


shield üzerindeki tüm birimlerin harici olarak çıkışları da kart üzerinde bir bölgede yer almaktadır.


Bu sayede farklı sistemlerle beraber de rahatlıkla kullanılabilir.


Joystick X Ekseni: AN0


Joystick Y Ekseni: AN1


A Butonu: D2


B Butonu: D3


C Butonu: D4


D Butonu: D5


E Butonu: D6


F Butonu: D7


Joystick Butonu, KEY: D8

Not:

- 5110 LCD ekran ile ,  pin sırası farklı olduğu için ekranı doğrudan karta takarak kullanamassınız.

- Jumper kablo ile bağlantı dışarıdan gerçekleştirilebilir.
