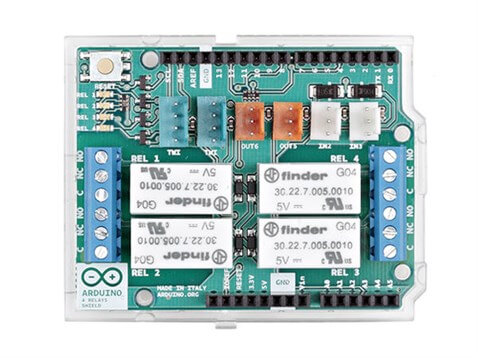

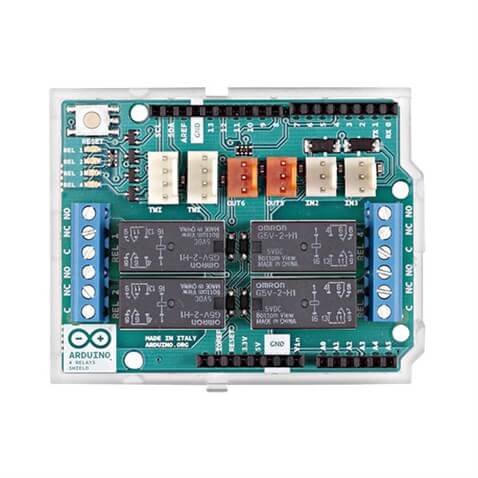

Orjinal Arduino 4"lü Röle Shield
Yüksek güç çeken cihazlarınızın kontrolü için Arduino Röle Shield"ını kullanabilirsiniz. Kart üzerinde bulunan 4 adet rölenin her birine ait ortak (C), normalde açık devre (NO) ve normalde kapalı devre (NC) pinleri vidalı klemens bağlanlıları ile kolay bir şekilde erişiminize sunulmuştur. Ayrıca kart üzerinde 2 adet TinkerKit girişi (beyaz renkli), 2 adet TinkerKit çıkışı (turuncu renkli) ve 2 adet TinkerKitTWI bağlantısı bulunmaktadır. Bu sayede giriş/çıkış ve TWI (I2C) birimlerinizi kolay bir şekilde bu shield"a bağlayabilirsiniz.
Kart üzerindeki röleler, numara sırasına göre Arduino dijital çıkış pinleri 4, 7, 8 ve 12"ye bağlıdır. TinkerKit girişleri (sırayla IN2 ve IN3) Arduino analog giriş A2 ve A3 pinlerine bağlıdır. TinkerKit çıkışları (sırayla OUT5 ve OUT6) dijital pinler 5 ve 6"ya bağlıdır. TinkerKit TWI bağlantıları ise I2C (TWI olarak ta bilinir) hattı üzerine bağlıdır. Kart üzerinde her bir röleye ait durum LED"leri mevcuttur. Röleler maksimum 60W gücünde yükleri anahtarlamak için kullanılabilir (maksimum yük voltajı 48V"tur).
Teknik Özellikler:
Çalışma gerilimi: 5V
Röle bobinleri akım tüketimi: 140mA (toplam değer, her bir bobin yaklaşık 35mA çekmektedir)
Röle maksimum anahtarlama değerleri: 30VDC, 2A
Rölelerin maksimum anahtarlayabileceği yük değeri: 60W
