TB6612FNG motor sürücüsü 1.2A (en fazla 3.2A)lik sabit akımda iki adet DC motoru kontrol edebilir. 4 fonksiyon modundan (CW, CCW, short-brake ve stop)
biri ile 2 giriş sinyali (IN1 ve
IN2) kullanılarak motor kontrol edilebilir. Motorun iki çıkışı (A ve B) ayrı ayrı kontrol edilebilir, her bir motorun hızı 100kHz"e kadar bir PWM giriş sinyali ile
ayarlanabilir. Motoru bekleme
modundan çıkarmak için STBY pini high konumuna getirilmelidir.
Motor besleme voltajı (VM) maximum 12VDC voltajla limitli olmakla beraber Logic voltajı (VCC) 2.7-5.5VDC aralığında olabilir. Çıkış akımı kanal başına 1.2A"e
kadar çıkarılabilir. (Veya 3.2A"e, kısa ve tek bir sinyal için)

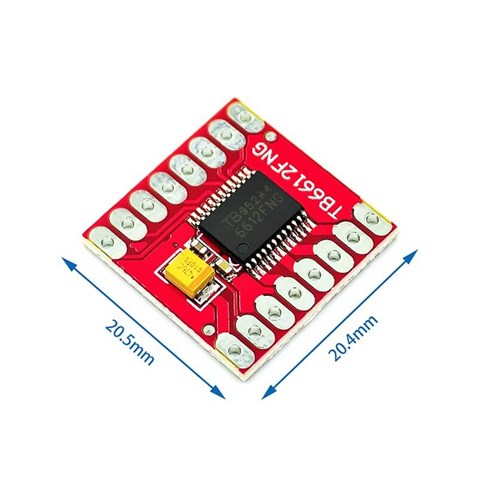

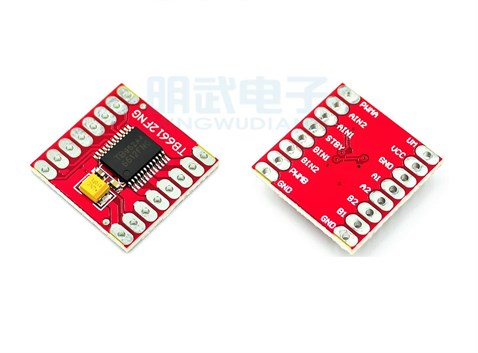

Görüldüğü şekilde, kart tüm komponentleri yüklü olarak gelir. Her iki besleme bağlantısında decoupling (ayırıcı) kapasitörler eklenmiştir. TB6612FNG"in tüm

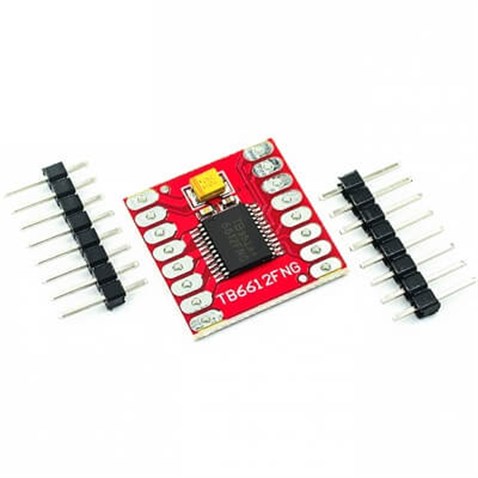

pinleri iki 0.1" aralıklı standart
headerlara uygundur: pinler öyle ayarlanmıştır ki giriş pinleri bir tarafta, çıkış pinleri diğer taraftadır.
Ürün Özellikler:
- Besleme voltajı: VM=15V max, VCC=2.7-5.5V
- Çıkış akımı: Iout=1.2A(ortalama) / 3.2A (maks.)
- Güç tasarrufu için standby kontrolü
- CW/CCW/short brake/stop motor kontrol modları
- Entegre ısınma durumunda kapama ve düşük voltaj algılama devreleri
- TB6612FNG"in tüm pinleri 0.1" aralıklı pinlere bölünmüştür
- Her iki besleme bağlantısında da filtreleme kapasitörleri
