Ürün Açıklaması :

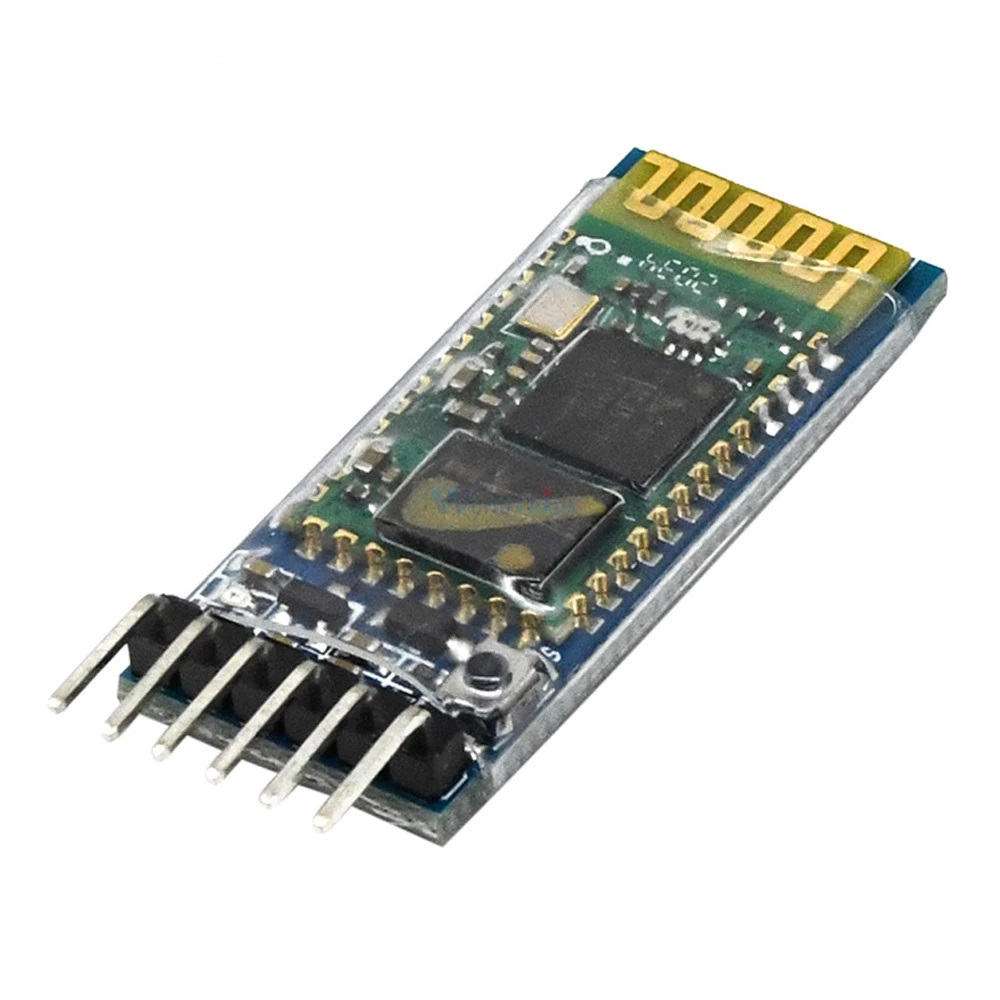

HC-05 , iki mikrodenetleyici arasında veya bir mikrodenetleyici ile Bluetooth özellikli bir Android telefon, dizüstü bilgisayar veya masaüstü bilgisayar arasında kablosuz iletişime izin veren bir seri-Bluetooth köprü modülüdür. HC-05 hem bağımlı hem de ana cihaz olarak işlev görebilir.
Arduino veya diğer MCU ile seri iletişim konusunda bilginiz varsa, kablosuz bağlantı kurmak için Bluetooth kullanmak çok benzerdir. Bluetooth, kısa menzilli kablosuz noktadan noktaya iletişim için tasarlanmıştır. Maksimum menzil tipik olarak 30 fit civarındadır ve engellere bağlı olarak daha az olabilir.
Modül dahili olarak 3,3V ile çalışır, ancak modül 3,3V regülatör içerir, bu nedenle modülün Vcc pininde 3,6 – 6V ile beslenmesi gerekir. Modül 3.3V olduğundan, modül üzerindeki RX pinine giden uC'nin TX hattına, aşağıdaki örneğimizde gösterildiği gibi mantık seviyesini 3.3V seviyelerine düşürmek için seviye kaydırıcı takılmalıdır.
Modül varsayılan olarak, başka bir Bluetooth cihazıyla eşleşmeye hazır olduğu ve daha sonra eşleştirildiğinde iletişim moduna geçer. Bu moddaki seri iletişim varsayılan olarak 9600 baud'dur, ancak istenirse değiştirilebilir.
Modül, düşük seviyeli komutlara yanıt verdiği AT çalışma moduna da yerleştirilebilir.
AT moduna girmek için, enerji verilirken modül üzerindeki düğmeye basın ve ardından düğmeyi bırakın. LED, AT modunda olduğunu belirtmek için yavaşça yanıp sönecektir. AT modu, cihaza düşük seviyeli AT komutları göndermenizi sağlar. Modülün sınırlı bir AT modunda olduğunu ve komut verilirken düğmeye basılmadıkça bazı AT komutlarının çalışmayacağını unutmayın.
AT çalışma modu modülün her zaman nasıl kullanılacağı olacaksa, EN pinini 3.3V'a bağlayarak modül tam AT moduna yerleştirilebilir. Bu, düğmeye sürekli basmakla aynı şeydir.
AT modundayken, seri iletişim varsayılan olarak 38400 baud hızındadır ancak istenirse değiştirilebilir.
Modülün üzerinde, modülün ne olduğunu anlamak için oldukça faydalı olan bir LED bulunmaktadır.
Modül ilk açıldığında Bluetooth eşleştirme modunda çıkar. Kart üzerindeki LED, eşleştirme modunda olduğunu belirtmek için yaklaşık 2 Hz'de hızla yanıp söner. Modül bir cihazla eşleştirilmişse, LED flaş 2 hızlı yanıp sönmeye ve ardından bir duraklamaya dönüşür ve ardından tekrar eder.
Modül bunun yerine AT moduna alınırsa, LED yavaş ve sabit bir oranda yanıp sönecektir.
1 x 6 Başlık
