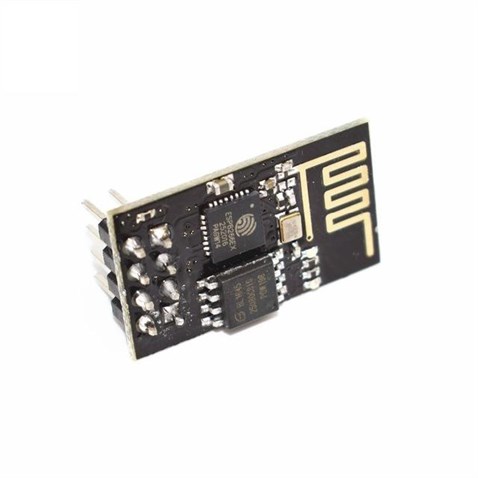

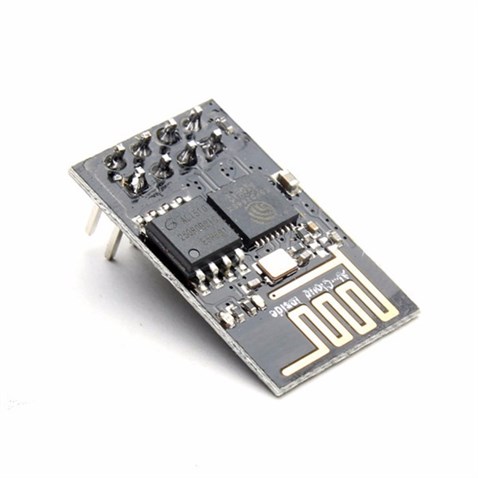

Esp8266 01 Seri Port Wifi Modülü
Ürün Açıklaması :
ESP8266 ESP-01, 1 MB belleğe ve çevre birimlerine bağlanmak için başlığa çıkarılmış 2 GPIO'ya sahip yerleşik bir ARM mikroişlemcisine sahip bir seriden WiFi'ye koparma modülüdür. Bir projeye WiFi özelliği eklemek için seriden WiFi'ye köprü olarak kullanılabilir veya hatta doğrudan programlanabilir ve küçük bir bağımsız işlemci olarak kullanılabilir. Yerleşik tam TCP/IP özelliğine sahiptir.
Modül, güç için 3.3V gerektirir ve pinlerinde 5V toleranslı değildir. Bir 5V MCU'ya bağlanıyorsa, MCU'dan TX pini tarafından sürülen ESP-01 modülünün RX pininde bir seviye kaydırıcı kurulu olmalıdır. Bu, aşağıda gösterildiği gibi 2 direnç kullanan basit bir voltaj bölücü olabilir. ESP-01 adaptörümüzle kullanıyorsanız, adaptör seviye kaydırmanın yanı sıra 3.3V regülatör içerir, bu nedenle ESP-01 modülünü tak-çalıştır yapar.
Modül, veri akışını göstermek için kırmızı bir güç LED'ine ve bir mavi LED'e sahiptir. WiFi anteni, modülün sonunu kaplayan kıvrımlı PCB izidir.
Adındaki ESP8266, modül üzerindeki 32 pinli Espressif IC'yi ifade eder. Bu yongalar oldukça yeteneklidir ve 16 GPIO'ya kadar destekler. ESP-01, sınırlı GPIO'lu bu çipin en temel ve en ucuz uygulamasıdır ve en iyi, mevcut bir Arduino veya benzeri MCU kartına WiFi eklemek için kullanılır. Bunu bağımsız bir cihaz olarak kullanmak istiyorsanız, Arduino gibi tam bir mikro denetleyicinin tüm özelliklerini içeren ve doğrudan programlanabilen, sattığımız NodeMCU veya ESP32 gibi bir şeyle başlamak genellikle daha iyi olacaktır. Arduino IDE'si.
Fabrikadan, modüller “AT” bellenimi ile yüklenir ve basit bir terminal programı ile programlanabilir. Modülü öncelikle WiFi özelliklerinden yararlanmak için kullanıyorsanız ve Arduino gibi başka bir MCU ile kontrol ediyorsanız, ihtiyacınız olan tek şey bu olabilir.
Cihaza programlanmış özel yazılım ile kullanılıyorsa, Arduino IDE kullanılarak programlanabilir, ancak bir FTDI USB - Seri arayüz kullanılmasını gerektirecektir.
2 x 4 Başlık:
