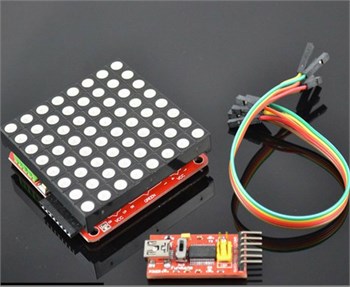

Colorduino Seti
Arduino üzerinde 8x8 RGB LED matrix"i sürmek için yeterli pin ve yeterli çıkış akımı bulunmamaktadır. Bu yüzden harici led matrix sürme devrelerine ihityaç duyulur. Colorduino; Arduino Uno uyumlu 8x8 RGB LED matrix sürücüdür.
Colorduino üzerinde bulunan DM163 sabit akım sürücüsünün donanımsal PWM özelliği bulunmaktadır. Bu da her kırmızı, yeşil ve mavi kanala 8-bit çözünürlükte PWM uygulanmasına imkan sunmaktadır. Bunun sonucu olarak her piksel için 16 milyon farklı renk seçeneği oluşturulabilir.
Kart üzerinde Atmega328 mikrodenetleyicisi bulunmaktadır. Bu sayede yazılım Arduino IDE üzerinde geliştirilir. Colorduino üzerinde programlayıcı bulunmamaktadır.
Kart birbirine takılabilir şekilde yapılmıştır. Yani birden fazla Colorduino 8-pin"lik arayüz üzerinden birbirine yan yana takılabilir ve kartlar arasında I2C protokolü üzerinden haberleşme sağlanabilir.
Colorduino"ya güç iki farklı yol ile verilebilir. Kart üzerinde ki 8-pin arayüz üzerindeki VDD ve GND pinleri kullanarak karta doğrudan 5V girişi yapılabilir. Diğer seçenek ise kart üzerinde bulunan VIN ve GND klemensleri kullanılarak 6.5-7.5V arasında gerilim karta verilebilir.
Ürün Özellikleri :
- Her renk için 8-bit parlaklık çözünürlüğü
- Donanımsal 16 MHz PWM frekansı
- Programlayıcı dışında harici bir devreye ihtiyaç duymadan kullanabilme
- Donanımsal UART ve I2C haberleşme
- 24 kanalın her birini sabit 100mA akım ile besleme
Teknik Özellikler:
|
|
|
|
Giriş Gerilimi (8-pin arayüz) |
5V |
|
Giriş Gerilimi (güç klemensi) |
6.5-7.5V(max.) |
|
Programlama Arayüzü |
UART/ISP |
|
Haberleşme Arayüzü |
UART/I2C |
|
Akım (led matrix hariç) |
20 mA |
|
Akım (kanal başına) |
500 mA |
|
Akım (led başına) |
58 mA |
|
Led Başına Renk Çözünürlüğü |
|
|
Ölçüler |
|
|
Ağırlık |
37 g |
