Arduino Pro Mini 328 (5Volt)

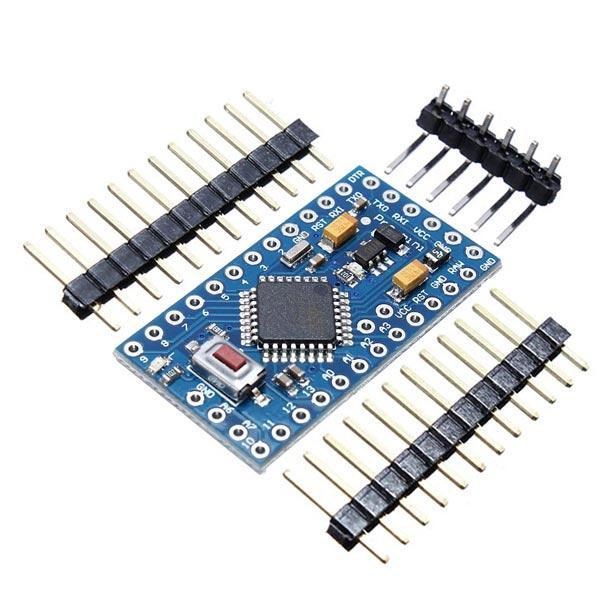

Arduino Pro Mini kartı yanında erkek header ile beraber lehimsiz gönderilir. Pro Mini modeli özellik olarak Mini modeline çok benzerdir. Ancak pin sırası olarak Mini kartından farklı bir yapıdadır, birbirlerinin yerine kullanılamaz.
Ürün içeriği:
Arduino Pro Mini; Atmega328 temelli bir mikrodenetleyici kartıdır. Üzerinde 14 adet dijital giriş/çıkış pini (6 tanesi PWM çıkışı olarak kullanılabilir), 8 analog giriş, 8Mhz kristal ve reset tuşu bulundurmaktadır. Breadboard üzerinde kullanmak için ve boyutun önemli olduğu yerlerde kullanılmak üzere yapılmıştır. Pro Mini üzerinde usb soketi ve programlayıcı bulunmamaktadır. Kartı programlamak için USB-Serial Dönüştürücü veya başka usb-seri dönüştürücüler kullanılabilir.
Pro Mini"nin 2 versiyonu bulunmaktadır. 3.3V/8 MHz ve 5V/16 MHz. Bu ürün 5V/16MHz olan sürümüdür.
Teknik Özellikler:
Güç:
Arduino Pro Mini gücünü 5V pini üzerinden veya harici güç kaynağından alabilir. 5V VCC pini üzerinden verilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi bataryada olabilir. Adaptör veya batarya kart üzerindeki GND ve RAW pinleri üzerinden bağlanabilir.
Harici güç kaynağı olarak 7-12V arası kullanılabilir. 12V üzerinde gerilim uygulamak karta zara verebilir.
Pro Mini kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V"dur. RAW pini üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V"a düşürülerek karta dağılır.

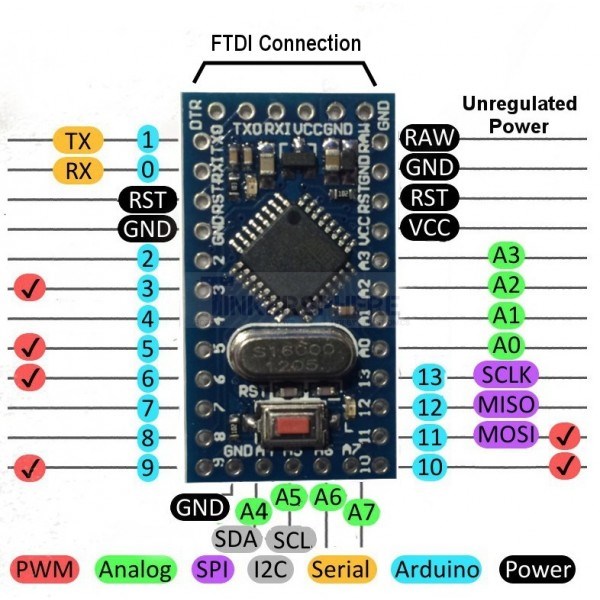

Güç pinleri aşağıdaki gibidir:
RAW: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini.
VCC: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart 5V ile beslenecekse yine bu pin 5V giriş pini olarak kullanılabilir. Eğer karta güç RAW üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.
GND: Toprak pinleridir.
Not: Pro Mini üzerinde 3.3V regülatör bulunmamaktadır.
